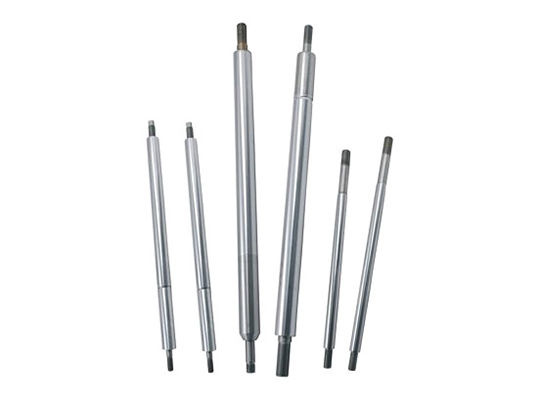

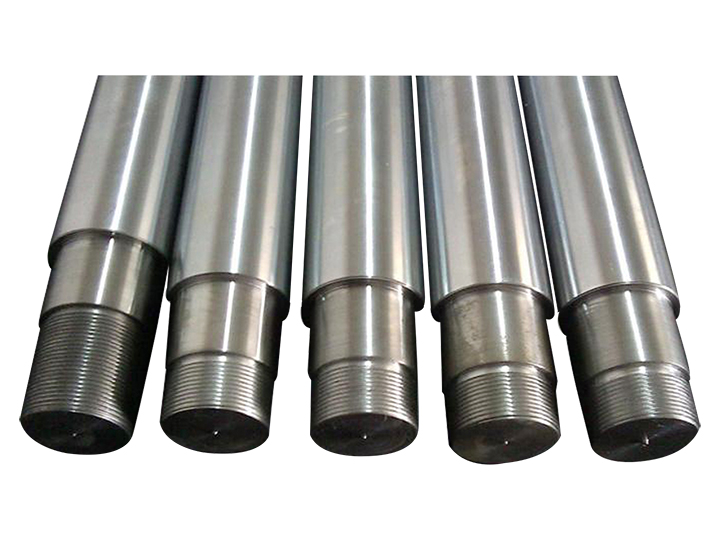

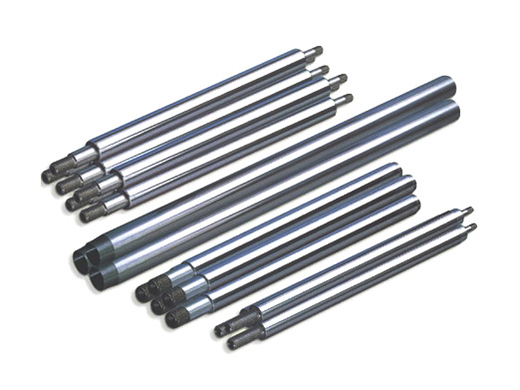

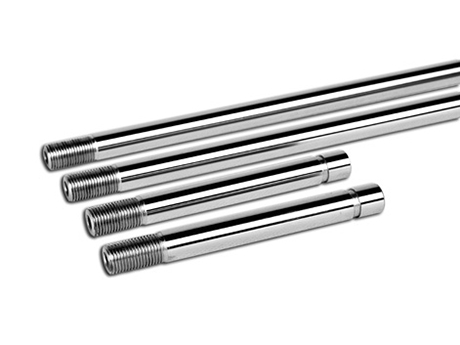

活塞杆

活塞杆检测硬度：硬度计测量通常分为有损测量和无损测量两种，无损测量是损伤少，无法做到完全不损伤。相对活塞中间那个轴，这种伤是致命的，所以只有通过破坏性测量方法。
活塞杆海关编码：84129090.00 油缸活塞杆，84129090.90 油缸活塞杆，84129090.90 高精度油缸活塞杆，84314990 水平油缸活塞杆，84314990 变幅油缸活塞杆，84799090 油缸活塞杆。
该产品可直接用于油缸、气缸、减震器、纺织印染、印刷机械导杆、压铸机、注塑机导杆顶杆及四柱压机导柱、传真机、打印机等现代办公机械导轴等一些精密细长轴为部件的行业产品。

181 0617 0689

产品知识

制造工艺

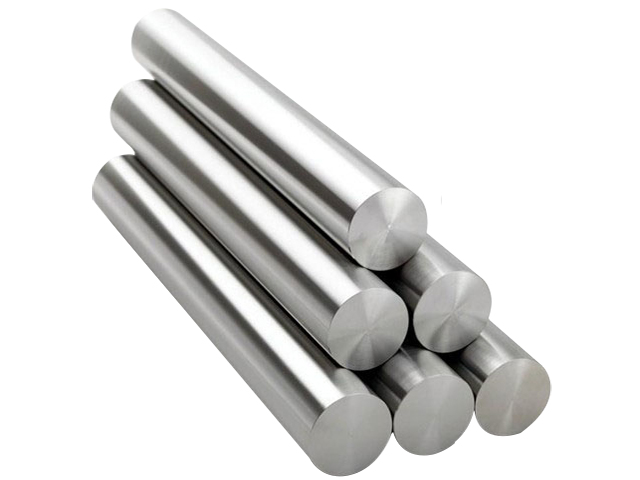

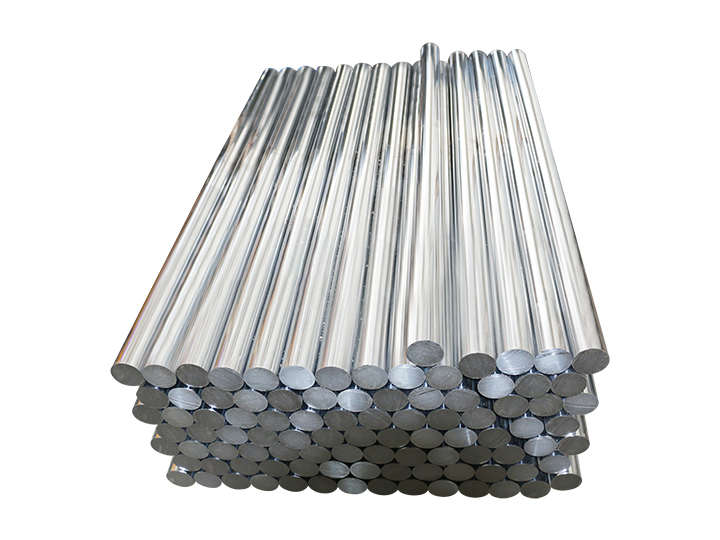

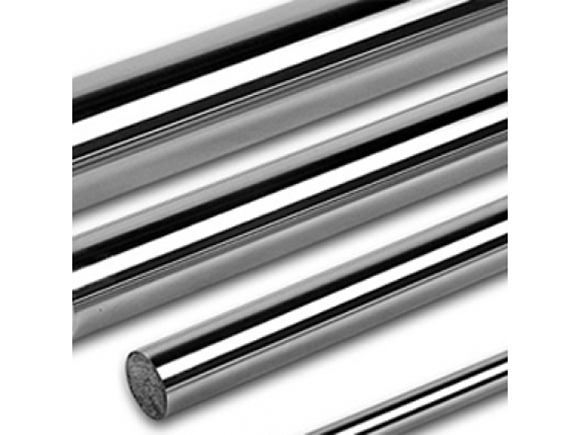

外径20～500mm，长度600～15000mm精密细长轴、活塞杆。采用精密冷拔、精磨和高精密抛光的专业工艺制造，各项技术指标均符合国家标准。

设计事项

       1、设备的用途工件条件。
       2、工作机构的结构特点、负载情况、要求速度、大小行程和动作要求。
       3、所选定的液压系统工作压力。
       4、材料、配件和加工工艺的当前状况。
       5、相关国家标准和技术规范等。
       6、应尽量使活塞杆在多拉状态下承受非常大负载，多压状态下具有很好的纵向稳定性。

产品用途

该产品可直接用于油缸、气缸、减震器、纺织印染、印刷机械导杆、压铸机、注塑机导杆顶杆及四柱压机导柱、传真机、打印机等现代办公机械导轴等一些精密细长轴为部件的行业产品。

尺寸公差表

容许差等级	7级（h7）	8级（h8）	9级（h9）	10级（h10）	11级（h11）	f7级（f7）	F8级（f8）
直径 m/m	7级（h7）	8级（h8）	9级（h9）	10级（h10）	11级（h11）	f7级（f7）	F8级（f8）
6-10	0-0.015	0-0.022	0-0.036	0-0.058	0-0.09	-0.013-0.028	-0.013-0.035
10-18	0-0.018	0-0.027	0-0.043	0-0.058	0-0.09	-0.016-0.034	-0.016-0.043
18-30	0-0.021	0-0.033	0-0.052	0-0.084	0-0.13	-0.02-0.041	-0.02-0.053
30-50	0-0.025	0-0.039	0-0.062	0-0.1	0-0.16	-0.025-0.05	-0.025-0.064
50-80	0-0.030	0-0.046	0-0.074	0-0.12	0-0.19	-0.03-0.06	-0.03-0.076
80-120	0-0.035	0-0.054	0-0.087	0-0.14	0-0.22	-0.036-0.071	-0.036-0.9
